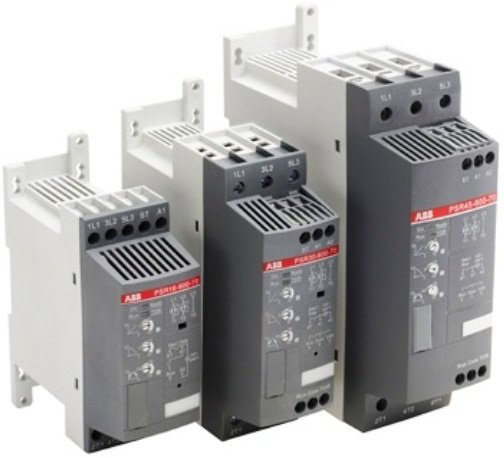

Софтстартер ABB PSR в Уфе

Описание

Устройства плавного пуска ABB серии PSR являются одними из самых компактных устройств на рынке, которые предназначены для выполнения функций плавного разгона и торможения электродвигателя.
Невысокая стоимость, простая функциональность, минимальные габаритные размеры, надежность делают софтстартеры PSR лучшим решением общепромышленных задач. Совместное использование устройств с мотор-автоматами позволит создать эффективную систему управления разгона / торможение и защиты электродвигателя.
Все модели устройств серии PSR имеют встроенный в корпус шунтирующий / байпасный контактор, который автоматически срабатывает после завершения разгона электродвигателя. Применение данного решения повышает надежность устройства (разгружаются тиристоры), снижает тепловые потери мощности, обеспечивает экономию энергии и энергоэффективность системы.
Линейная характеристика изменения напряжения при разгоне и остановке электродвигателя позволяет применять устройство для широкого спектра технологического оборудования.
Настройка, управление и контроль состояния осуществляется соответственно через встроенные потенциометры, цифровые входы и электромагнитные реле.
Опционально устройства плавного пуска PSR могут поддерживать цифровые протоколы обмена данных Profibus, Modbus, Devicenet, CANopen.
Технические характеристики устройств плавного пуска ABB серии PSR
Номинальная мощность: 1,5 – 55кВт;
Номинальный ток: 3-105А (не допускается подключение внутри «треугольника»);
Номинальное рабочее напряжение: 220-600 В AC;
Напряжение питание электроники: 24 В DC / 110 В AC / 220 В AC;
Количество циклов: до 10 пусков / час (стандартное исполнение), до 20 пусков / час (требуется установка дополнительного вентилятора охлаждения);
Температурный режим: -25...+60°C;
Степень защиты: IP20 / IP10;
Встроенные элементы управления и опции
Светодиоды состояния 2 шт. («Включение / Готовность», «Работа»);
Встроенные потенциометры управления 3шт. («Время разгона», «Время останова», «Начальный/Конечный уровень напряжения»);
Вход управления устройством («Пуск электродвигателя», «Останов электродвигателя»);
Реле состояния (1НО+1НЗ контакты) 2 шт. («Работа», «Окончание разгона»);
Встроенный байпасный / шунтирующий контактор для всех моделей устройств серии PSR;
Опция - подключение к промышленной шине FieldBus с использованием цифровых протоколов CANopen, DeviceNet, Profibus DP, Modbus RTU;
Установка на DIN-рейке для PSR3 … PSR45;
Установка на монтажную плату для всех типоразмеров;
Соединительные комплекты для совместной установки с мотор-автоматами защиты электродвигателей.
Встроенные функции контроля, управления и защиты электропривода
Устраняющий DC-составляющую алгоритм улучшает эксплуатационные характеристики электродвигателя при пуске и останове.
Преимущества использования устройств плавного пуска / УПП АББ серии PSR
Невысокая стоимость и высокая надежность;
Простота настройки и ввода в эксплуатацию;
Минимальные массогабаритные размеры и удобство подключения;
Встроенный байпасный / шунтирующий контактор;
Поддержка цифровых протоколов управления;
Полная совместимость при монтаже совместно с пускорегулирующей аппаратурой ABB.
Номинальные характеристики устройств плавного пуска АББ серии PSR
Рабочее напряжение 220..600 В, номинальное напряжение управления 110..220 В AC

тип устройства	Pn, кВт (при 230В)	Pn, кВт (при 400В)	In, А	вес, кг
PSR3-600-70	0,75	1,5	3,9	0,45
PSR6-600-70	1,5	3,0	6,8	0,45
PSR9-600-70	2,2	4,0	9,0	0,45
PSR12-600-70	3,0	5,5	12	0,45
PSR16-600-70	4,0	7,5	16	0,45
PSR25-600-70	5,5	11	25	0,65
PSR30-600-70	7,5	15	30	0,65
PSR37-600-70	7,5	18,5	37	1,0
PSR45-600-70	11	22	45	1,0
PSR60-600-70	15	30	60	2,2
PSR72-600-70	22	37	72	2,27
PSR85-600-70	22	45	85	2,27
PSR105-600-70	30	55	105	2,27

Pn – номинальная мощность электродвигателя, In – максимальный номинальный рабочий ток УПП

Рабочее напряжение 220..600 В, номинальное напряжение управления 24 В DC

тип устройства	Pn, кВт (при 230В)	Pn, кВт (при 400В)	In, А	вес, кг
PSR3-600-81	0,75	1,5	3,9	0,45
PSR6-600-81	1,5	3,0	6,8	0,45
PSR9-600-81	2,2	4,0	9,0	0,45
PSR12-600-81	3,0	5,5	12	0,45
PSR16-600-81	4,0	7,5	16	0,45
PSR25-600-81	5,5	11	25	0,65
PSR30-600-81	7,5	15	30	0,65
PSR37-600-81	7,5	18,5	37	1,0
PSR45-600-81	11	22	45	1,0
PSR60-600-81	15	30	60	2,2
PSR72-600-81	22	37	72	2,27
PSR85-600-81	22	45	85	2,27
PSR105-600-81	30	55	105	2,27

Pn – номинальная мощность электродвигателя, In – максимальный номинальный рабочий ток УПП
