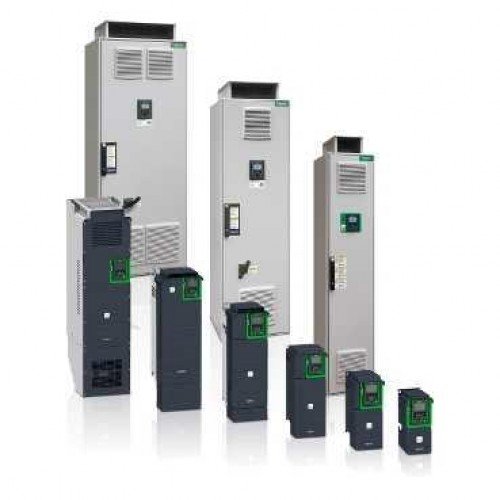

Приводы переменного тока Eurotherm Altivar Process ATV600 в Уфе

Описание

Большое семейство преобразователей частоты Altivar Process ATV600 от компании Eurotherm предназначено для управления работой трехфазными асинхронными и синхронными электродвигателями мощностью в широком диапазоне мощности. Богатство функциональных возможностей направленных на снижение энергетических затрат при ведении производственного процесса. Контроль параметров работы в режиме реального времени с удобными инструментами для визуализации, интеллектуальные программные решения для обеспечения оптимального функционирования привода и безопасности эксплуатации оборудования.

В основе построения используется практичный модульный дизайн для легкой интеграции, расширения или замены компонентов. Максимальное удобство при внедрении в систему автоматизации. Электропривод выпускается в двух вариациях монтажного исполнения: настенный или напольный. В каждом случае доступны на выбор два уровня защиты корпусов от проникновения влаги и пыли. А также существует линейка комплектных преобразователей для предоставления уже полностью готовых к подключению шкафов.

Идеальное предложение для работы в составе электроприводных установок в таких отраслях деятельности как металлургия, водоснабжение, нефтегазовая и пищевая индустрия.

Технические характеристики частотных преобразователей Eurotherm Altivar Process ATV600

Напряжение питания: 3AC 200 - 240 В, 380 - 480 В, 380 - 440 В, 380 - 415 В (50 / 60 Гц);
Мощность электродвигателя: 0,75 - 800 кВт;
Методы управления: стандартный, квадратичный, пять точек, энергосберегающий, для моторов с постоянными магнитами;
Режимы работы: перегрузка 110% в течение 60 сек (нормальный), перегрузка 150% в течение 60 сек (тяжелый);
Выходная частота: 0,1 - 500 Гц;
Класс защиты корпуса: IP21 или IP55 для настенного монтажа, IP23 или IP54 для напольного, IP23 для комплектного;
Встроенные интерфейсы: Modbus/TCP, Modbus;
Средства для визуализации и настройки: графический терминал управления, веб-сервер, коллекция DTM, программное обеспечение SoMove;
Встроенные функции: 16 предустановок для скорости, защитный алгоритм 1: STO (Safe Torque Off) SIL3, контроль энергопотребления, порт Enternet для управления, расчетный модуль с вводом параметров и мониторинг фактических данных для насоса, учет реального времени, сигнализация о необходимости технического обслуживания.

Конфигурация входов/выходов Altivar ATV600

аналоговые: 3 входа, 2 выхода;
цифровые: 6 входов;
релейные: 3 выхода;
прочие: 2 входа для обеспечения функций безопасности (STO).

Опциональные модули привода Altivar ATV600

Модули для расширения платы входов-выходов.
Модуль протоколов связи: ProfiNet, CANopen, Profibus, DeviceNet, EtherNet IP / ModbusTCP.
Фильтры: пассивные, ЭМС (дополнительные), dU/dT, синусные, для синфазных помех.
Вентилятор.
Набор для выносного монтажа.

Параметры типоразмеров электроприводов Eurotherm Altivar Process ATV600

3AC 200 - 240 В, IP21, настенный монтаж

Тип привода	Мощность мотора, кВт	Ток, А
норм. режим	тяж. режим	норм. режим	тяж. режим
ATV630U07M3	0,75	0,37	4,6	3,3
ATV630U15M3	1,5	0,75	8	4,6
ATV630U22M3	2,2	1,5	11,2	8
ATV630U30M3	3,0	2,2	13,7	11,2
ATV630U40M3	4,0	3,0	18,7	13,7
ATV630U55M3	5,5	4,0	25,4	18,7
ATV630U75M3	7,5	5,5	32,7	25,4
ATV630D11M3	11	7,5	46,8	32,7
ATV630D15M3	15	11	63,4	46,8
ATV630D18M3	18,5	15	78,4	63,4
ATV630D22M3	22	18,5	92,6	78,4
ATV630D30M3	30	22	123	92,6
ATV630D37M3	37	30	149	123
ATV630D45M3	45	37	176	149
ATV630D55M3	55	45	211	176
ATV630D75M3	75	55	282	211

3AC 380 - 400 В, IP21 (ATV630U…N4) и IP55 (ATV650U…N4, ATV650U…N4E), фильтр ЭМС, с разъединителем VARIO (только ATV650U…N4E), настенный монтаж

Тип привода	Мощность мотора, кВт	Ток, А
норм. режим	тяж. режим	норм. режим	тяж. режим
ATV630U07N4, ATV650U07N4, ATV650U07N4E	0,75	0,37	2,2	1,5
ATV630U15N4, ATV650U15N4, ATV650U15N4E	1,5	0,75	4	2,2
ATV630U22N4, ATV650U22N4, ATV650U22N4E	2,2	1,5	5,6	4
ATV630U30N4, ATV650U30N4, ATV650U30N4E	3,0	2,2	7,2	5,6
ATV630U40N4, ATV650U40N4, ATV650U40N4E	4,0	3,0	9,3	7,2
ATV630U55N4, ATV650U55N4, ATV650U55N4E	5,5	4,0	12,7	9,3
ATV630U75N4, ATV650U75N4, ATV650U75N4E	7,5	5,5	16,5	12,7
ATV630D11N4, ATV650U11N4, ATV650U11N4E	11	7,5	23,5	16,5
ATV630D15N4, ATV650D15N4, ATV650D15N4E	15	11	31,7	23,5
ATV630D18N4, ATV650D18N4, ATV650D18N4E	18,5	15	39,2	31,7
ATV630D22N4, ATV650D22N4, ATV650D22N4E	22	18,5	46,3	39,2
ATV630D30N4, ATV650D30N4, ATV650D30N4E	30	22	61,5	46,3
ATV630D37N4, ATV650D37N4, ATV650D37N4E	37	30	74,5	61,5
ATV630D45N4, ATV650D45N4, ATV650D45N4E	45	37	88	74,5
ATV630D55N4, ATV650D55N4, ATV650D55N4E	55	45	106	88
ATV630D75N4, ATV650D75N4, ATV650D75N4E	75	55	145	106
ATV630D90N4, ATV650D90N4, ATV650D90N4E	90	75	173	145
ATV630C11N4	110	90	211	173
ATV630C13N4	132	110	250	211
ATV630C16N4	160	132	302	250
ATV630C22N4	220	160	427	302
ATV630C25N4	250	220	481	427
ATV630C31N4	315	250	616	481

3AC 380 - 400 В, IP21 (ATV630C…N4F) и IP54 (ATV650C...N4F), фильтр ЭМС, для напольной установки

Тип привода	Мощность мотора, кВт	Ток, А
норм. режим	тяж. режим	норм. режим	тяж. режим
ATV630C11N4F, ATV650C11N4F	110	90	211	173
ATV630C13N4F, ATV650C13N4F	132	110	250	211
ATV630C16N4F, ATV650C16N4F	160	132	302	250
ATV630C22N4F, ATV650C22N4F	220	160	370	302
ATV630C25N4F, ATV650C25N4F	250	220	477	370
ATV630C31N4F, ATV650C31N4F	315	250	590	477

3AC 380 - 415 В, IP23, комплектные (ATV660.. компактные и ATV680.. с низким содержанием гармоник)

Тип привода	Мощность мотора, кВт	Ток, А
норм. режим	тяж. режим	норм. режим	тяж. режим
ATV660C11Q4X1, ATV680C11Q4X1	110	90	211	173
ATV660C13Q4X1, ATV680C13Q4X1	132	110	250	211
ATV660C16Q4X1, ATV680C16Q4X1	160	132	302	250
ATV660C20Q4X1, ATV680C20Q4X1	220	160	370	302
ATV660C25Q4X1, ATV680C25Q4X1	250	220	477	370
ATV660C31Q4X1, ATV680C31Q4X1	315	250	590	477
ATV660C35Q4X1, ATV680C35Q4X1	355	280	660	520
ATV660C40Q4X1, ATV680C35Q4X1	400	315	730	590
ATV660C45Q4X1, ATV680C45Q4X1	450	355	830	660
ATV660C50Q4X1, ATV680C50Q4X1	500	400	900	730
ATV660C56Q4X1, ATV680C56Q4X1	560	450	1020	830
ATV660C63Q4X1, ATV680C63Q4X1	630	500	1140	900
ATV660C71Q4X1, ATV680C71Q4X1	710	560	1260	1020
ATV660C80Q4X1, ATV680C80Q4X1	800	630	1420	1140

Купить частотные преобразователи Eurotherm серии Altivar Process ATV600, узнать цену и больше информации о продуктах Вы можете обратившись к нашим специалистам.
