Описание

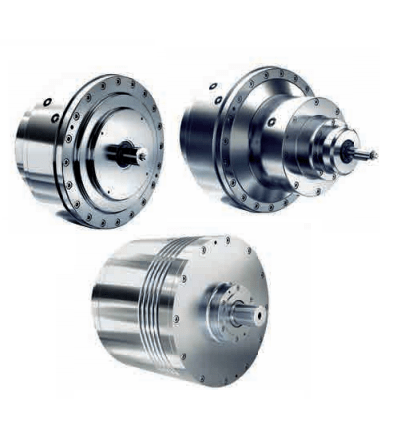

Циклоидальный редуктор CYCLO ZS 610.25 ART. 751178
Редукторы специального назначения ZS, ZSP, ZP для работы в составе привода центрифуг, в том числе декантеров. Они идеально подходят для данных высокодинамичных приложений, отлично справляются с высокими нагрузками и обеспечивают безопасное, надежное функционирование центробежных систем.
Корпус передач и все механические узлы изготовлены из стали, превосходно сбалансированная конструкция в противовес вибрационным факторам высокоскоростных режимов.
Данное семейство передач представлено тремя сериями:
ZS - компактные и высокопроизводительные одноступенчатые редукторы с циклоидальной передачей, 14 типоразмеров, две модификации ZS-M и ZS-L;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРОВ ДЛЯ ЦЕНТРИФУГ SUMITOMO ZS, ZSP, ZP
- Максимальный крутящий момент: 300 - 46000 Нм;
- Передаточное число: 6 - 348;
- Количество ступеней: 1, 2, 3.
ТИПОРАЗМЕРЫ ПЕРЕДАЧ SUMITOMO СЕРИИ ZS, ZSP, ZP
|
Тип редуктора |
Макс. момент, Нм |
Коэффициент передачи |
|
циклоидальные редукторы |
||
|
ZS 610 |
300 |
6 - 87 |
|
ZS 611 |
420 |
6 - 87 |
|
ZS 612 |
630 |
6 - 87 |
|
ZS 614 |
1320 |
21 - 87 |
|
ZS 616 |
2100 |
21 - 87 |
|
ZS 617 |
3500 |
21 - 87 |
|
ZS 618 / ZS 618 (L) |
5000 / 6500 |
21 - 87 / 29 - 71 |
|
ZS 619 / ZS 619 (L) |
7960 / 10400 |
21 - 87 / 29 - 71 |
|
ZS 621 / ZS 621 (L) |
12650 / 17000 |
21 - 87 / 29, 59 |
|
ZS 622 / ZS 622 (L) |
15880 / 21000 |
21 - 87 / 29, 59 |
|
ZS 623 / ZS 623 (L) |
20500 / 26500 |
21 - 87 / 29, 59 |
|
ZS 624 / ZS 624 (L) |
25800 / 33500 |
21 - 87 / 29, 59 |
|
ZS 625 |
34500 |
21 - 87 |
|
ZS 626 |
46000 |
21 - 87 |
|
двухступенчатые циклоидально-планетарные редукторы |
||
|
ZSP 612 |
630 |
45 - 348 |
|
ZSP 614 |
1320 |
45 - 348 |
|
ZSP 616 |
2100 |
45 - 348 |
|
ZSP 617 |
3500 |
45 - 348 |
|
ZSP 618 / ZSP 618 (L) |
5000 / 6500 |
45 - 348 / 87 - 284 |
|
ZSP 619 / ZSP 619 (L) |
7960 / 10400 |
45 - 348 / 87 - 284 |
|
ZSP 621 / ZSP 621 (L) |
12650 / 17000 |
45 - 348 / 87, 116, 177, 284 |
|
ZSP 622 / ZSP 622 (L) |
15880 / 21000 |
63 - 348 / 87, 116, 177, 284 |
|
ZSP 623 / ZSP 623 (L) |
20500 / 26500 |
51 - 348 / 87, 116, 177, 284 |
|
ZSP 624 / ZSP 624 (L) |
25880 / 33500 |
51 - 348 / 87, 116, 177, 284 |
|
ZSP 625 |
34500 |
51 - 348 |
|
ZSP 626 |
46000 |
100 - 348 |
|
двух- и трехступенчатые планетарные редукторы |
||
|
ZPN, ZPV, ZPR |
5000 |
20 - 224 |
|
ZPN, ZPV, ZPR |
8000 |
20 - 224 |
|
ZPN, ZPV, ZPR |
12000 |
20 - 224 |
|
ZPN, ZPV, ZPR |
20000 |
20 - 224 |
|
ZPN, ZPV, ZPR |
30000 |
20 - 224 |
|
ZPN, ZPV, ZPR |
40000 |
20 - 224 |
|
вспомогательные одноступенчатые планетарные редукторы |
||
|
ZPV, ZPR 115 |
130 |
-3, 4 |
|
ZPV, ZPR 142 |
320 |
-3, -4, 4, 5 |
|
ZPV, ZPR 190 |
640 |
-3, -4, 4, 5 |
Купить редукторы ZS, ZSP, ZP Вы можете обратившись к нашим специалистам.
ZSP - комбинированные двухступенчатые редукторы с циклоидальными и планетарными передачами, версии ZSPN, ZSPV, ZSPR для различных типов центрифуг, 12 типоразмеров, две модификации ZSP -M и ZSP -L;
ZP - планетарные редукторы с двух- и трехступенчатой конфигурацией, версии ZPN, ZPV, ZPR для различных типов центрифуг, 6 типоразмеров, 4 вспомогательные одноступенчатые передачи с двумя вариациями направления вращения. .
Характеристики
| Бренд | Sumitomo |
