Описание

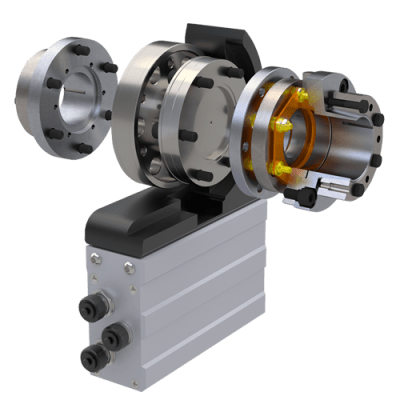

Соединительные муфты ROBA-DS 9110 / 9210 производства Mayr это безлюфтовое соединение валов, включающее в свою конструкцию датчик измерения крутящего момента. Данная линейка характеризуется высокой точностью передачи, поддержкой высокоскоростных и динамичных режимов ведения работы, плавностью хода. Конструкция муфты максимально жесткая в отношении торсионных сил, обеспечивает надежную фиксацию и повышенную стойкость к механическим воздействиям, компенсацию осевых, радиальных и угловых смещений.
Доступны различные варианты конструктивного построения соединений для оптимальной настройки узла:
стандартный дизайн (9110)
- с зажимным кольцом втулки, внешняя фиксация
- с зажимным кольцом втулки, внутренняя фиксация
- конструкция вида «сандвич»
высокоскоростной дизайн (9210), с зажимным кольцом втулки, внешняя фиксация
Технические характеристики соединительных муфт Mayr ROBA-DS 9110 / 9210
- Ном. момент: 190 - 10000 Нм;
- Макс. момент: 285 - 14250 Нм;
- Макс. скорость: 8000 - 30000 об/мин;
- Наружный диаметр: 102 - 252 мм;
- Диаметр втулки: 25 - 120 мм.
Параметры типоразмеров муфт Mayr ROBA-DS 9110 / 9210
Тип муфты | Момент, Нм (ном. / пик.) | Макс. скорость, об/мин (9110 / 9210) | Диаметр втулки, мм | Жесткость, Нм/рад |
16F/9110, 16F/9210 | 190 / 285 | 18000 / 30000 | 25 - 45 | 229 |
16/9110, 16/9210 | 300 / 450 | 18000 / 30000 | 25 - 45 | 285 |
64/9110, 64/9210 | 1100 / 1650 | 15000 / 25000 | 45 - 70 | 1850 |
300/9110, 300/9210 | 3500 / 5250 | 12000 / 20000 | 50 - 85 | 6980 |
500/9110, 300/9210 | 5800 / 8700 | 10000 / 16000 | 60 - 100 | 11250 |
850/9110, 300/9210 | 10000 / 14250 | 8000 / 13000 | 70 - 120 | 18580 |
Купить муфты Mayr ROBA-DS 9210 / 9210, узнать цену и больше информации о продуктах Вы можете обратившись к нашим специалистам.
