Описание

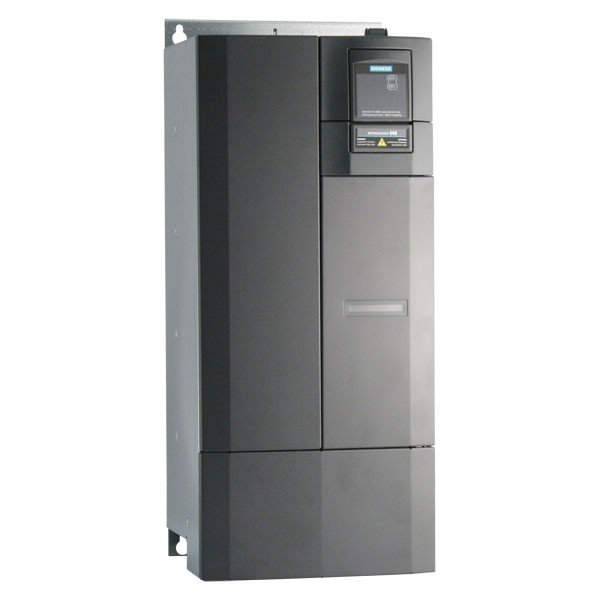

Универсальные частотные преобразователи серии Micromaster 440 от компании Siemens предназначены для векторного и скалярного управления скоростью и моментом трехфазных электродвигателей мощностью до 250 кВт (с сохранением постоянного момента до 200 кВт). В основе их работы лежит использование высокотехнологичного микропроцессора и транзисторов-IGBT, реализованы множество удобных функций, развита система защиты. Все это делает данную серию надежным и многозадачным предложением для выполнения производственных задач в единичном формате или в составе сложных установок автоматизации.
Регулирование может осуществляться как с использованием датчиков обратной связи, так и без них. Конструкция преобразователя построена по модульному принципу, они отличаются простотой в обращении и введении в эксплуатации. Наиболее распространенные секторы для применения данной линейки электроприводов: конвейеры, подъемное оборудование, машиностроение, текстильные установки и т. д.
Технические характеристики электропривода Siemens MICROMASTER 440
- Номинальная мощность: 0,12 - 250 кВт;
- Напряжение питания: 1 фаза АС 200…240 В, 3 фазы АС 200…240 В, 3 фазы АС 380…480 В; 3 фазы АС 500…600 В;
- Режимы управления: линейное и программируемое U/f-регулирование (скалярное), по потокосцеплению (FCC), векторное;
- Варианты комплектации с фильтром ЭМС (класса А, встроенный – для габаритов A-F, или класса В - опция).
Конфигурация входов/выходов электропривода MICROMASTER 440
- 2 аналоговых входа (от 0 до 10 В, от 0 до 20 мА, может быть по выбору использованы в качестве 7-го и 8-го цифрового входа) + 2 аналоговых выхода (настраиваемые, от 0 до 20 мА);
- 6 цифровых входов (свободно программируемые, потенциально развязанные);
- 3 релейных выхода (программируемые, DC 30 B/5A – омическая нагрузка, AC 250B / 2A – индуктивная нагрузка)
Опциональные модули электропривода MICROMASTER 440
- Модули промышленных протоколов связи: Profibus-DP, CANopen, DeviceNet;
- Модули для отображения и настройки рабочих параметров: - BOP – стандартная панель оператора;
- Подключение датчиков обратной связи по скорости (импульсный энкодер).
- AOP – более расширенная версия панели оператора с удобным интерфейсом, многоязычная, включает крепежный комплект для установки в дверь шкафа управления;
- модуль для взаимодействия с компьютером;
Типоразмеры преобразователей частоты Siemens MICROMASTER 440
Номинальные характеристики при питании 200 - 240 В AC, 1 фаза
Тип привода | Мощность, кВт | Ток, А | |
без фильтра ЭМС | с фильтром ЭМС | ||
1 фаза, 200 - 240 В | |||
6SE6440-2UC11-2AA1 | 6SE6440-2AB11-2AA1 | 0,12 | 0,9 |
6SE6440-2UC12-5AA1 | 6SE6440-2AB12-5AA1 | 0,25 | 1,7 |
6SE6440-2UC13-7AA1 | 6SE6440-2AB13-7AA1 | 0,37 | 2,3 |
6SE6440-2UC15-5AA1 | 6SE6440-2AB15-5AA1 | 0,55 | 3,0 |
6SE6440-2UC17-5AA1 | 6SE6440-2AB17-5AA1 | 0,75 | 3,9 |
6SE6440-2UC21-1BA1 | 6SE6440-2AB21-1BA1 | 1,1 | 5,5 |
6SE6440-2UC21-5BA1 | 6SE6440-2AB21-5BA1 | 1,5 | 7,4 |
6SE6440-2UC22-2BA1 | 6SE6440-2AB22-2BA1 | 2,2 | 10,4 |
6SE6440-2UC23-0CA1 | 6SE6440-2AB23-0CA1 | 3,0 | 13,6 |
Номинальные характеристики при питании 200 - 240 В AC, 3 фазы
Тип привода | Мощность, кВт | Ток, А | |
без фильтра ЭМС | с фильтром ЭМС | ||
6SE6440-2UC11-2AA1 | - | 0,12 | 0,9 |
6SE6440-2UC12-5AA1 | - | 0,25 | 1,7 |
6SE6440-2UC13-7AA1 | - | 0,37 | 2,3 |
6SE6440-2UC15-5AA1 | - | 0,55 | 3,0 |
6SE6440-2UC17-5AA1 | - | 0,75 | 3,9 |
6SE6440-2UC21-1BA1 | - | 1,1 | 5,5 |
6SE6440-2UC21-5BA1 | - | 1,5 | 7,4 |
6SE6440-2UC22-2BA1 | - | 2,2 | 10,4 |
6SE6440-2UC23-0CA1 | 6SE6440-2AC23-0CA1 | 3,0 | 13,6 |
6SE6440-2UC24-0CA1 | 6SE6440-2AC24-0CA1 | 4,0 | 17,5 |
6SE6440-2UC25-5CA1 | 6SE6440-2AC25-5CA1 | 5,5 | 22 |
6SE6440-2UC27-5DA1 | - | 7,5 | 28 |
6SE6440-2UC31-1DA1 | - | 11,0 | 42 |
6SE6440-2UC31-5DA1 | - | 15,0 | 54 |
6SE6440-2UC31-8EA1 | - | 18,5 | 68 |
6SE6440-2UC32-2EA1 | - | 22 | 80 |
6SE6440-2UC33-0FA1 | - | 30 | 104 |
6SE6440-2UC33-7FA1 | - | 37 | 130 |
6SE6440-2UC34-5FA1 | - | 45 | 154 |
Номинальные характеристики при питании 380 - 480 В AC, 3 фазы
Тип привода | Мощность, кВт | Ток, А | |
без фильтра ЭМС | с фильтром ЭМС | ||
6SE6440-2UD13-7AA1 | - | 0,37 | 1,3 |
6SE6440-2UD15-5AA1 | - | 0,55 | 1,7 |
6SE6440-2UD17-5AA1 | - | 0,75 | 2,2 |
6SE6440-2UD21-1AA1 | - | 1,1 | 3,1 |
6SE6440-2UD21-5AA1 | - | 1,5 | 4,1 |
6SE6440-2UD22-2BA1 | 6SE6440-2AD22-2BA1 | 2,2 | 5,9 |
6SE6440-2UD23-0BA1 | 6SE6440-2AD23-0BA1 | 3,0 | 7,7 |
6SE6440-2UD24-0BA1 | 6SE6440-2AD24-0BA1 | 4,0 | 10,2 |
6SE6440-2UD25-5CA1 | 6SE6440-2AD25-5CA1 | 5,5 | 13,2 |
6SE6440-2UD27-5CA1 | 6SE6440-2AD27-5CA1 | 7,5 | 18,4 |
6SE6440-2UD31-1CA1 | 6SE6440-2AD31-1CA1 | 11,0 | 26 |
6SE6440-2UD31-5DA1 | 6SE6440-2AD31-5DA1 | 15,0 | 32 |
6SE6440-2UD31-8DA1 | 6SE6440-2AD31-8DA1 | 18,5 | 38 |
6SE6440-2UD32-2DA1 | 6SE6440-2AD32-2DA1 | 22 | 45 |
6SE6440-2UD33-0EA1 | 6SE6440-2AD33-0EA1 | 30 | 62 |
6SE6440-2UD33-7EA1 | 6SE6440-2AD33-7EA1 | 37 | 75 |
6SE6440-2UD34-5FA1 | 6SE6440-2AD34-5FA1 | 45 | 90 |
6SE6440-2UD35-5FA1 | 6SE6440-2AD35-5FA1 | 55 | 110 |
6SE6440-2UD37-5FA1 | 6SE6440-2AD37-5FA1 | 75 | 145 |
6SE6440-2UD38-8FA1 | - | 90 | 178 |
6SE6440-2UD41-1FA1 | - | 110 | 205 |
6SE6440-2UD41-3GA1 | - | 132 | 250 |
6SE6440-2UD41-6GA1 | - | 160 | 302 |
6SE6440-2UD42-0GA1 | - | 200 | 370 |
Номинальные характеристики при питании 500 - 600 В AC, 3 фазы
Тип привода | Мощность, кВт | Ток, А | |
без фильтра ЭМС | с фильтром ЭМС | ||
6SE6440-2UE17-5CA1 | - | 0,75 | 1,4 |
6SE6440-2UE21-5CA1 | - | 1,5 | 2,7 |
6SE6440-2UE22-2CA1 | - | 2,2 | 3,9 |
6SE6440-2UE24-0CA1 | - | 4,0 | 6,1 |
6SE6440-2UE25-5CA1 | - | 5,5 | 9 |
6SE6440-2UE27-5CA1 | - | 7,5 | 11 |
6SE6440-2UE31-1CA1 | - | 11,0 | 17 |
6SE6440-2UE31-5DA1 | - | 15,0 | 22 |
6SE6440-2UE31-8DA1 | - | 18,5 | 27 |
6SE6440-2UE32-2DA1 | - | 22 | 32 |
6SE6440-2UE33-0EA1 | - | 30 | 41 |
6SE6440-2UE33-7EA1 | - | 37 | 52 |
6SE6440-2UE34-5FA1 | - | 45 | 62 |
6SE6440-2UE35-5FA1 | - | 55 | 77 |
6SE6440-2UE37-5FA1 | - | 75 | 99 |
Купить частотные преобразователи Siemens серии MICROMASTER 440, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
