Преобразователи частоты Control Techniques серии Unidrive SPM (Solutions Platform Modular) построены по модульному принципу и предназначены для создания сложных систем управления электроприводами большой мощности. Модульный электропривод Unidrive SPM построен на платформе, что и электропривод Unidrive SP, имеет идентичную систему управления, конфигурацию цифровых и аналоговых входов-выходов, набор опциональных модулей.

Используя различные комбинации силовых и контрольных модулей, пользователь может реализовать различные специализированные силовые схемы управления электроприводом в диапазоне мощностей от 90 до 1600 кВт.

Составные части модульной системы электропривода Unidrive SPM

SPMC модуль - управляемый тиристорный выпрямитель;
SPMU модуль - неуправляемый диодный выпрямитель;
SPMA модуль - комплектный электропривод переменного тока на номинальный ток до 236А с внутренним выпрямителем и дросселем на входных линиях переменного тока, оснащен клеммами подключения шины постоянного тока для работы в режимах рекуперации и многодвигательных режимах с общей шиной постоянного тока;
SPMD модуль - каскад инвертора на номинальный ток до 350А, предназначен для преобразования постоянного тока в переменный ток. Для автономного режима работы необходимо укомплектовать инвертор внешним выпрямителем (SPMC , SPMU модули), входным реактором. Клеммы подключения шины постоянного тока можно использовать для работы в режиме рекуперации, в режимах с параллельными шинами постоянного тока.
INL модуль – линейных входной реактор;
OTL модуль – выходной сетевой дроссель.

Преимущества использования модульной системы электропривода Unidrive SPM

гибкость в построении сложных систем управления электроприводом;
минимизация сроков выполнения конструкторских и проектировочных работ;
компактные размеры и простой монтаж оборудования;
унификация оборудования, минимальные сроки поставки запасных частей;
простота обслуживания и высокая ремонтопригодность (в случае необходимости все модули SPM могут быть демонтированы из шкафа управления, отправлены на диагностику или заменены на новый модуль).

Типовые примеры реализации эффективных схем управления электроприводом

Параллельное соединение до 10 SPMA / SPMD модулей (ведущий модуль одновременно может управлять до 9 ведомыми модулями);
Многоосевые (мультиприводные, многодвигательные) системы управления с общей шиной постоянного тока;
Системы управления на основе четырехквадрантного управления электродвигателем, обеспечивающие обмен и рекуперацию электрической энергии за счет объединения моторных и рекуперирующих приводов;
6, 12, 18 - пульсное управление выпрямителями SPMC для снижения гармонических искажений;

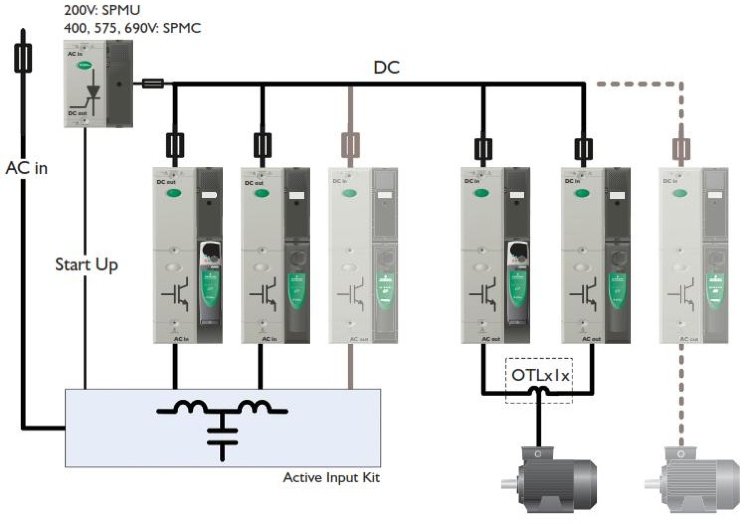

Системы с активным подключением к силовой сети, позволяющие уменьшить гармонические искажения тока силового питания;
Системы на основе неуправляемых выпрямителей SPMU для приложений с источниками питания низкого качества, с длинными кабельными соединениями, для систем в которых зарядка шины постоянного тока выполняется другими средствами.

Типовые схемы построения систем на базе модульной системы электропривода Unidrive SPM

SPMA модуль – простая установка, снижение стоимости, SPMD модуль – построение сложных и гибких систем.

Параллельное соединение позволяет управлять электродвигателями до 1600 кВт.

Построение систем для рекуперации энергии в сеть

6, 12,18-пульсные схемы для снижения гармоник

Снижение энергопотребления за счет объединения шины постоянного тока в генераторных и моторных режимах

Номинальные параметры приводов SPMA в тяжелом режиме при напряжении питания 380В – 480В ±10%

Модель	Pn, кВт	Imax, А	Iol, А	Icl, А	Выпрямитель	Реактор	Дроссель
SPMA1401	90	180	232	270	-	-	-
SPMA1402	110	210	271	315	-	-	-

Pn – номинальная мощность, Imax – максимальный непрерывный выходной ток, Iol – пиковый ток в разомкнутом контуре, Icl – пиковый ток в замкнутом контуре.

Номинальные параметры параллельных приводов SPMA в тяжелом режиме при напряжении питания 380В – 480В ±10%

Модель	Pn, кВт	Imax, А	Iol, А	Icl, А	Выпрямитель	Реактор	Дроссель
2xSPMA1401	185	342	441	513	-	-	OTL411
2xSPMA1402	225	399	515	599	-	-	OTL412

Pn – номинальная мощность, Imax – максимальный непрерывный выходной ток, Iol – пиковый ток в разомкнутом контуре, Icl – пиковый ток в замкнутом контуре.

Номинальные параметры приводов SPMA в тяжелом режиме при напряжении питания 500В – 575В ±10%

Модель	Pn, кВт	Imax, А	Iol, А	Icl, А	Выпрямитель	Реактор	Дроссель
SPMA1601	75	100	128	149	-	-	-
SPMA1602	90	125	160	187	-	-	-

Pn – номинальная мощность, Imax – максимальный непрерывный выходной ток, Iol – пиковый ток в разомкнутом контуре, Icl – пиковый ток в замкнутом контуре.

Номинальные параметры приводов SPMA в тяжелом режиме при напряжении питания 500В – 690В ±10%

Модель	Pn, кВт	Imax, А	Iol, А	Icl, А	Выпрямитель	Реактор	Дроссель
SPMA1601	90	100	128	149	-	-	-
SPMA1602	110	125	160	187	-	-	-

Pn – номинальная мощность, Imax – максимальный непрерывный выходной ток, Iol – пиковый ток в разомкнутом контуре, Icl – пиковый ток в замкнутом контуре.

Номинальные параметры приводов SPMD в тяжелом режиме при напряжении питания 380В – 480В ±10%

Модель	Pn, кВт	Imax, А	Iol, А	Icl, А	Выпрямитель	Реактор	Дроссель
SPMD1401	90	180	232	270	SPMC1401	INL401	-
SPMD1402	110	210	271	315	SPMC1402	-
SPMD1403	132	246	310	359	INL402	-
SPMD1404	160	290	374	435	-

Pn – номинальная мощность, Imax – максимальный непрерывный выходной ток, Iol – пиковый ток в разомкнутом контуре, Icl – пиковый ток в замкнутом контуре.

Номинальные параметры параллельных приводов SPMD в тяжелом режиме при напряжении питания 380В – 480В ±10%

Модель	Pn, кВт	Imax, А	Iol, А	Icl, А	Выпрямитель	Реактор	Дроссель
2xSPMD1401	185	342	441	513	SPMC2402	INL411	OTL411
2xSPMD1402	225	399	515	599	SPMC2402	INL411	OTL412
2xSPMD1403	280	470	588	682	SPMC2402	INL412	OTL413
2xSPMD1404	315	551	711	827	SPMC2402	INL412	OTL414
3xSPMD1402	315	599	772	898	1xSPMC2402 1xSPMC1402	1xINL411 1xINL401	3xOTL402
4xSPMD1401	355	684	882	1026	2xSPMC2402	2xINL411	4xOTL401
3xSPMD1403	400	701	876	1017	1xSPMC2402 1xSPMC1402	1xINL412 1xINL402	3xOTL403
4xSPMD1402	450	798	1029	1197	2xSPMC2402	2xINL411	4xOTL402
3xSPMD1404	450	827	1066	1240	1xSPMC2402 1xSPMC1402	1xINL412 1xINL402	3xOTL404
4xSPMD1403	550	935	1169	1355	2xSPMC2402	2xINL412	4xOTL403
4xSPMD1404	630	1102	1422	1653	2xSPMC2402	2xINL412	4xOTL404

Pn – номинальная мощность, Imax – максимальный непрерывный выходной ток, Iol – пиковый ток в разомкнутом контуре, Icl – пиковый ток в замкнутом контуре.

Номинальные параметры приводов SPMD в нормальном режиме при напряжении питания 500В – 690В ±10%

Модель	Pn, кВт	Imax, А	Iol, А	Icl, А	Выпрямитель	Реактор	Дроссель
SPMD1601	110	125	137	137	SPMC1601 / SPMU1601	-	-
SPMD1602	132	144	158	158	-	-
SPMD1603	160	168	184	184	-	-
SPMD1604	185	192	211	211	-	-

Pn – номинальная мощность, Imax – максимальный непрерывный выходной ток, Iol – пиковый ток в разомкнутом контуре, Icl – пиковый ток в замкнутом контуре.

Номинальные параметры выпрямителей SPMC, SPMU в нормальном режиме при напряжении питания 380В – 480В ±10%

Модель	Iin, A	Imax, А	Iout, А	Модель	Iin, A	Imax, А	Iout, А
SPMC1401	207	210	222	SPMU1401	207	210	222
SPMC1402	339	344	379	SPMU1402	339	344	379
SPMC2402	2 x 308	2 x 312	2 x 345	SPMU2402	2 x 308	2 x 312	2 x 345

In – номинальный входной ток, Imax – максимальный входной ток, Iout - выпрямленный номинальные ток.

Номинальные параметры выпрямителей SPMC, SPMU в нормальном режиме при напряжении питания 500В – 690В ±10%

Модель	Iin, A	Imax, А	Iout, А	Модель	Iin, A	Imax, А	Iout, А
SPMC1601	192	195	209	SPMU1601	192	195	209

In – номинальный входной ток, Imax – максимальный входной ток, Iout - выпрямленный номинальные ток.
