Электродвигатели постоянного тока Cear Motors MGL C 500..710 в Уфе

Описание

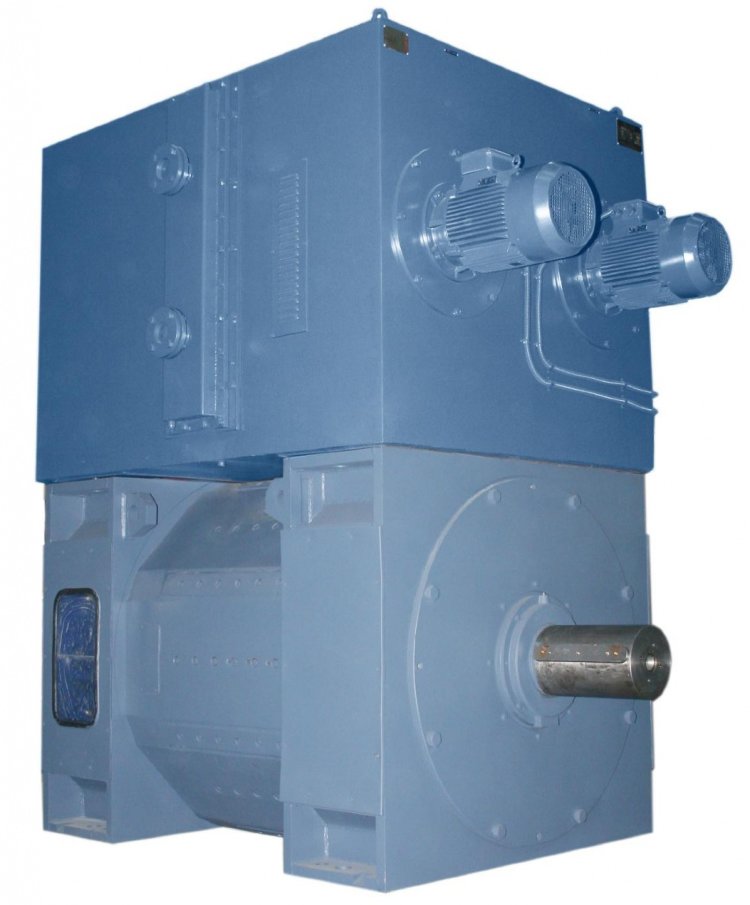

Электродвигатели MGL C 500…710 – серия 6-ти полюсных тяговых двигателей постоянного тока компании Cear Motors с компенсационной обмоткой, изготавливаемые в габарите 500 – 710мм и мощностью до 2000 кВт. Электромоторы MGL C изготавливаются в соответствии со стандартом EN 60034-1.

Основные области применения: прокатные станы, бумагоделательные машины, резиносмесители, экструдеры, каландры, печатные машины, конвейеры, волочильные машины, мельницы, лущильные станки.

Для получения дополнительной информации по электродвигателям Cear просим Вас обращаться к нашим инженерам по тел. saluteh.

Параметры 6-ти полюсных электродвигателей постоянного тока Cear Motors серия MGL C 500…710

Примечание: 630, 710 габарит изготавливаются в соответствии с техническим заданием клиента;

Номинальная мощность: 220 – 2000кВт;
Напряжение якоря: 400 – 810В;
Габаритная высота: 500 – 710 мм;
Рабочая скорость: 100 – 1650об/мин;
Количество полюсов: 6-ти полюсный;
Наличие компенсационной обмотки;
Класс изоляции: H;
Температурный класс: F;
Степень защиты: IP23, IP44, IP54;
Метод охлаждения: IC00 / IC 0A0, IC01 / IC 0A1, IC11 / IC 1A1, IC06 / IC 0A6, IC16 / IC 1A6, IC26 / IC 2A6, IC17 / IC 1A7, IC410 / IC 4A1A0, IC416 / IC 4A1A6, IC36 / IC 3A6, IC37 / IC 3A7, IC 00 66 / IC 6A6A0, IC W37A86 / IC 8A6W7;
Монтажные исполнения: IM 1001 / IMB3 / B3, IM 2001 / IMB35 / B35, IM 3011 / IMV1 / V1 (подлежат согласованию);
Типоразмеры: MGL C 500K, MGL C 500S, MGL C 500M, MGL C 500L, MGL C 500P, MGL C 500X, MGL C 630K, MGL C 630S, MGL C 630M, MGL C 630L, MGL C 630P, MGL C 630X, MGL C 710K, MGL C 710S, MGL C 710M, MGL C 710L, MGL C 710P, MGL C 710X.
Типы устанавливаемых тахогенераторов, энкодеров и комбинированных датчиков: REO444L1, REO444NV1, REO444R1, REO444R2, TDP 0.2LT4, FRB 11/6, RCOE01, RC2, FSL, RDC215, BRB, RCO058, POG9, REO444R1 + RCOE01R, REO444R1 + RC2, TDP 0.2LT + FSL, REO444R1 + RCO058R, REO444R1 + 115T, TDP 0.2LT + POG9, REO444R1 + RCO058R + RCOE01R, REO444R1 + RC2 + 115T, TDP 0.2LT + POG9 + FSL, RCO058R + RCOE01R, POG9 + FSL.
Устанавливаемые опции: датчики температуры (PTO, PTC, PT100, KTY84), датчики измерения вибрации, датчики контроля износа щеток, пополнение смазкой подшипников, усиленные подшипники, адаптация клеммной коробки, адаптация высоты оси вала электродвигателя за счет модификации подшипникового щита (возможно установка переходной монтажной плиты).

Технические характеристики 6-ти полюсных двигателей постоянного тока Cear Motori серии MGL C 500

тип мотора	Pn, кВт	Nn, об/мин	Tn, Нм	Ia, А	Pexc, Вт
MGLC 500K	220-1300	260-1650	8200	657-2650	4600
MGLC 500S	220-1320	220-1430	9700	657-2670	5000
MGLC 500M	220-1330	180-1270	11900	657-2670	5600
MGLC 500L	215-1360	150-1130	14100	657-2670	6200
MGLC 500P	210-1360	120-1000	16900	657-2670	7000
MGLC 500X	205-1360	100-900	20500	657-2670	7700

Pn – номинальная мощность, n – скорость вращения, Tn – номинальный момент, Ua – напряжение якоря, Ia – ток якоря, Uexc – напряжение возбуждения, Iexc – ток возбуждения.
