Электродвигатели постоянного тока Cear Motors MGL C 200..250 в Уфе

Описание

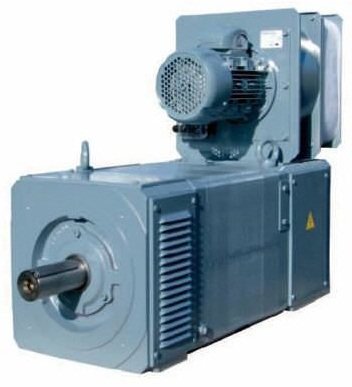

Электродвигатели MGL C 200…250 – серия 4-х полюсных двигателей постоянного тока компании Cear Motors с компенсационной обмоткой, изготавливаемые в габарите 200 – 250мм и мощностью до 420 кВт. Электромоторы MGL C изготавливаются в соответствии со стандартом EN 60034-1.

Основные области применения: прокатные станы, бумагоделательные машины, резиносмесители, экструдеры, каландры, печатные машины, конвейеры, волочильные машины, мельницы, лущильные станки.

Для получения дополнительной информации по электродвигателям Cear Motors просим Вас обращаться к нашим инженерам по тел. saluteh.

Параметры электродвигателей постоянного тока Cear Motors серия MGL C 200…250

Номинальная мощность: 13,5 – 420кВт;
Напряжение якоря: 220 – 600В;
Габаритная высота: 200 – 250 мм;
Рабочая скорость: 80 – 2500об/мин;
Количество полюсов: 4-х полюсный;
Наличие компенсационной обмотки;
Класс изоляции: H;
Температурный класс: F;
Степень защиты: IP23, IP44, IP54;
Метод охлаждения: IC00 / IC 0A0, IC01 / IC 0A1, IC11 / IC 1A1, IC06 / IC 0A6, IC16 / IC 1A6, IC26 / IC 2A6, IC17 / IC 1A7, IC410 / IC 4A1A0, IC416 / IC 4A1A6, IC36 / IC 3A6, IC37 / IC 3A7, IC 00 66 / IC 6A6A0, IC W37A86 / IC 8A6W7;
Монтажные исполнения: IM 1001 / IMB3 / B3, IM 3001 / IMB5 / B5, IM 2001 / IMB35 / B35, IM 3601 / IMB14 / B14, IM 2101 / IMB34 / B34, IM 1051 / IMB6 / B6, IM 1061 / IMB7 / B7, IM 1070 / IMB8 / B8, IM 1011 / IMV5 / V5, IM 3031 / IMV3 / V3, IM 1031 / IMV6 / V6, IM 2031 / IMV36 / V36, IM 3611 / IMV18 / V18, IM 3011 / IMV1 / V1, IM 2011 / IMV15 / V15, IM 3631 / IMV19 / V19 (подлежат согласованию);
Типоразмеры: MGL C 200K, MGL C 200S, MGL C 200M, MGL C 200L, MGL C 200P, MGL C 200X, MGL C 200X2, MGL C 250K, MGL C 250S, MGL C 250M, MGL C 250L, MGL C 250P, MGL C 250X, MGL C 250X2, MGL C 250X4;
Типы устанавливаемых тахогенераторов, энкодеров и комбинированных датчиков: REO444L1, REO444NV1, REO444R1, REO444R2, TDP 0.2LT4, FRB 11/6, RCOE01, RC2, FSL, RDC215, BRB, RCO058, POG9, REO444R1 + RCOE01R, REO444R1 + RC2, TDP 0.2LT + FSL, REO444R1 + RCO058R, REO444R1 + 115T, TDP 0.2LT + POG9, REO444R1 + RCO058R + RCOE01R, REO444R1 + RC2 + 115T, TDP 0.2LT + POG9 + FSL, RCO058R + RCOE01R, POG9 + FSL.
Устанавливаемые опции: датчики температуры (PTO, PTC, PT100, KTY84), датчики измерения вибрации, датчики контроля износа щеток, пополнение смазкой подшипников, усиленные подшипники, адаптация клеммной коробки, адаптация высоты оси вала электродвигателя за счет модификации подшипникового щита (возможно установка переходной монтажной плиты).

Технические характеристики электродвигателей постоянного тока Cear Motori серии MGL C 200…250

тип мотора	Pn, кВт	Nn, об/мин	Tn, Нм	Ia, А	Pexc, Вт
MGLC 200K	13,5-190	240-3200	480-600	63-355	2000
MGLC 200S	15,0-220	240-3200	600-760	63-420	2150
MGLC 200M	16,5-250	220-3200	690-880	63-465	2300
MGLC 200L	17,0-280	200-3300	790-1000	67-465	2500
MGLC 200P	18,5-280	200-3000	850-1100	67-487	2900
MGLC 200X	19,5-280	190-2800	920-1200	95-487	3200
MGLC 200X2	20-280	170-2600	1000-1300	95-487	3600
MGLC 250K	17,5-280	200-2800	800-970	120-680	2100
MGLC 250S	18,5-330	180-2800	950-1200	120-800	2300
MGLC 250M	21-390	170-2800	1150-1450	120-800	2700
MGLC 250L	24-420	160-2800	1400-1700	120-800	3100
MGLC 250P	24-420	130-2200	1650-2000	120-800	3500
MGLC 250X	26-420	130-2000	1750-2200	120-800	3800
MGLC 250X2	30-420	130-1800	1850-2300	120-800	4100
MGLC 250X4	30-420	130-1450	2200-2750	120-800	4400

Pn – номинальная мощность, n – скорость вращения, Tn – номинальный момент, Ua – напряжение якоря, Ia – ток якоря, Uexc – напряжение возбуждения, Iexc – ток возбуждения.
