Описание
CR 1-12 A-FGJ-A-E-HQQE

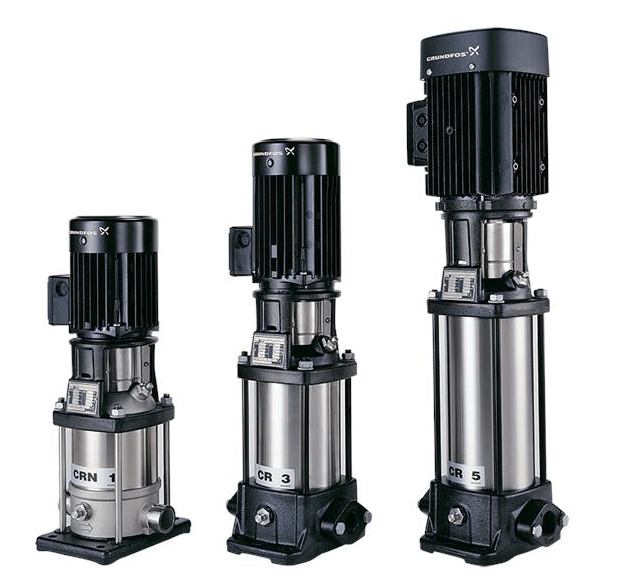

Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью комбинированных фланцев стандартов DIN-ANSI-JIS.
Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
| Жидкость: | ||
| Рабочая жидкость: | Вода | |
| Диапазон температур жидкости: | -20 .. 120 °C | |
| Температура перекачиваемой жидкости: | 20 °C | |
| Плотность: | 998.2 кг/м³ | |
| Технические данные: | ||
| Скорость насоса, при которой расчитаны его характеристики: | 2864 об/м | |
| Номинальный расход: | 1.8 м³/ч | |
| Номинальный напор: | 57.1 м | |
| Расположение насоса при монтаже: | ВЕРТИКАЛЬН. | |
| Тип установки уплотнения: | Одинарное | |
| Код торцевого уплотнения вала: | HQQE | |
| Сертификаты на шильдике: | CE, EAC,ACS | |
| Допуски по рабочим хар-кам: | ISO9906:2012 3B | |
| Материалы: | ||
| Основание: | Чугун | |
| EN 1561 EN-GJL-200 | ||
| ASTM A48-25B | ||
| Рабочее колесо: | Нержавеющая сталь | |
| Рабочее колесо, EN/DIN: | EN 1.4301 | |
| Рабочее колесо, AISI/ASTM: | AISI 304 | |
| Подшипник: | SIC | |
| Монтаж: | ||
| Максимальная температура окружающей среды: | 60 °C | |
| Макс. рабочее давление: | 25 бар | |
| Макс. давление при заданной темп-ре: | 25 бар / 120 °C | |
| 25 бар / -20 °C |
| Трубное присоединение: | DIN / ANSI / JIS | |
| Размер всасывающего патрубка: | DN 25/32 | |
| Размер напорного патрубка: | DN 25/32 | |
| Допустимое давление: | PN 25 | |
| Размер входного фланца: | 250 lb | |
| Размер фланца электродвигателя: | FT100 | |
| Данные электрооборудования: | ||
| Стандарт электродвигателя: | IEC | |
| Тип электродвигателя: | 80A | |
| Класс энергоэфф-ти: | IE3 | |
| Номинальная мощность - P2: | 0.75 кВт | |
| Энергия (Р2), необходимая для насоса: | 0.75 кВт | |
| Частота питающей сети: | 50 Hz | |
| Номинальное напряжение: | 3 x 220-240D/380-415Y В | |
| Номинальный ток: | 3.30/1.90 A | |
| Пусковой ток: | 580-620 % | |
| Cos фи - характеристика мощности: | 0.81-0.71 | |
| Номинальная скорость: | 2840-2870 об/м | |
| Энергоэффективность: | IE3 80,7% | |
| Эффективность электродвигателя при полной нагрузке: | 80.7 % | |
| Эффективность двигателя при 3/4 нагрузки: | 82.7 % | |
| Эффективность электродвигателя при 1/2 нагрузки: | 81.7 % | |
| Количество полюсов: | 2 | |
| Степень защиты (IEC 34-5): | 55 Dust/Jetting | |
| Класс изоляции (IEC 85): | F | |
| Номер электродвигателя: | 85U05104 | |
| Система управления: | ||
| Преобразователь частоты: | Отсут. | |
| Другое: | ||
| Минимальный индекс эффективности, MEI ≥: | 0.70 | |
| Вес(Нетто): | 29.2 кг | |
| Вес(Брутто): | 32 кг | |
| Объем поставки: | 0.074 м³ | |
